Izjava o svojstvima
NA2XY
XLPE/PVC energetski podzemni kabel 0,6/1 kV
Energetski, distribucijski i signalni kabeli namijenjeni su za primjenu u industrijskim postrojenjima, elektranama i drugim električnim objektima gdje se očekuju visoka strujna i termička naprezanja. Ovi kabeli osiguravaju pouzdanu distribuciju električne energije i signala u uvjetima koji zahtijevaju visoku otpornost na elektromagnetske i temperaturne promjene. Instaliraju se u zemlju, unutar kanala te na konzole, gdje nisu izloženi mehaničkom vlačnom istezanju, čime se osigurava dugotrajan i stabilan rad u zahtjevnim uvjetima. Kabeli su dizajnirani za visoku zaštitu od vanjskih utjecaja, uključujući vlagu, kemijske agense i temperaturne fluktuacije, čime omogućuju sigurno i efikasno funkcioniranje u industrijskim okruženjima i elektroenergetskim sustavima.
Standard:
VDE 0276-603
Nominalni napon:
0,6/1 kV
Temperature primjene:
- od -30°C do +90°C
- pri polaganju: od -5°C do +50°C
Izolacija/plašt:
XLPE/PVC

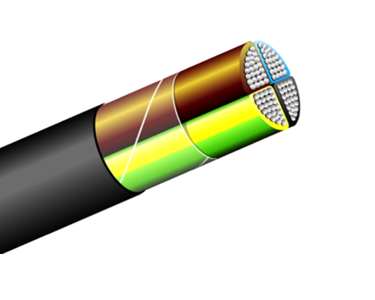

Konstrukcija:
- vodič: Al kl.2. prema EN 60228 (VDE 0295/HD 383), višežični
- izolacija: XLPE tip DIX-3 prema HD 603-1
- izvedba -J: sa žuto/zelenom žilom
- izvedba -O: bez žuto/zelene žile
- žile: koncentrično použene sa redoslijedom boja prema VDE 0293 (=HD 308 S2)
- ispuna: brizgana nevulkanizirana EPDM mješavina ili omotane termoplastične trake
- plašt: PVC tip DMV-6 prema HD 603-1
- po želji kupca moguće ugraditi signalnu Cu žilu 1,5 ili 2,5 mm2
Boja plašta:
crna
Razredba prema ponašanju u gorenju:
Eca
Otpornost prema gorenju:
EN 60332-1-2
Minimalni polumjer savijanja: cca. 15-18x promjer
Primjena:
energetski, distribucijski i signalni kabel u industrijskim postrojenjima, elektranama i drugim električnim postojenjima gdje se očekuju viša strujna i termička naprezanja, polaže se u zemlju, kanale, na konzole gdje kabeli nisu izloženi mehaničkom vlačnom istezanju
